Popis

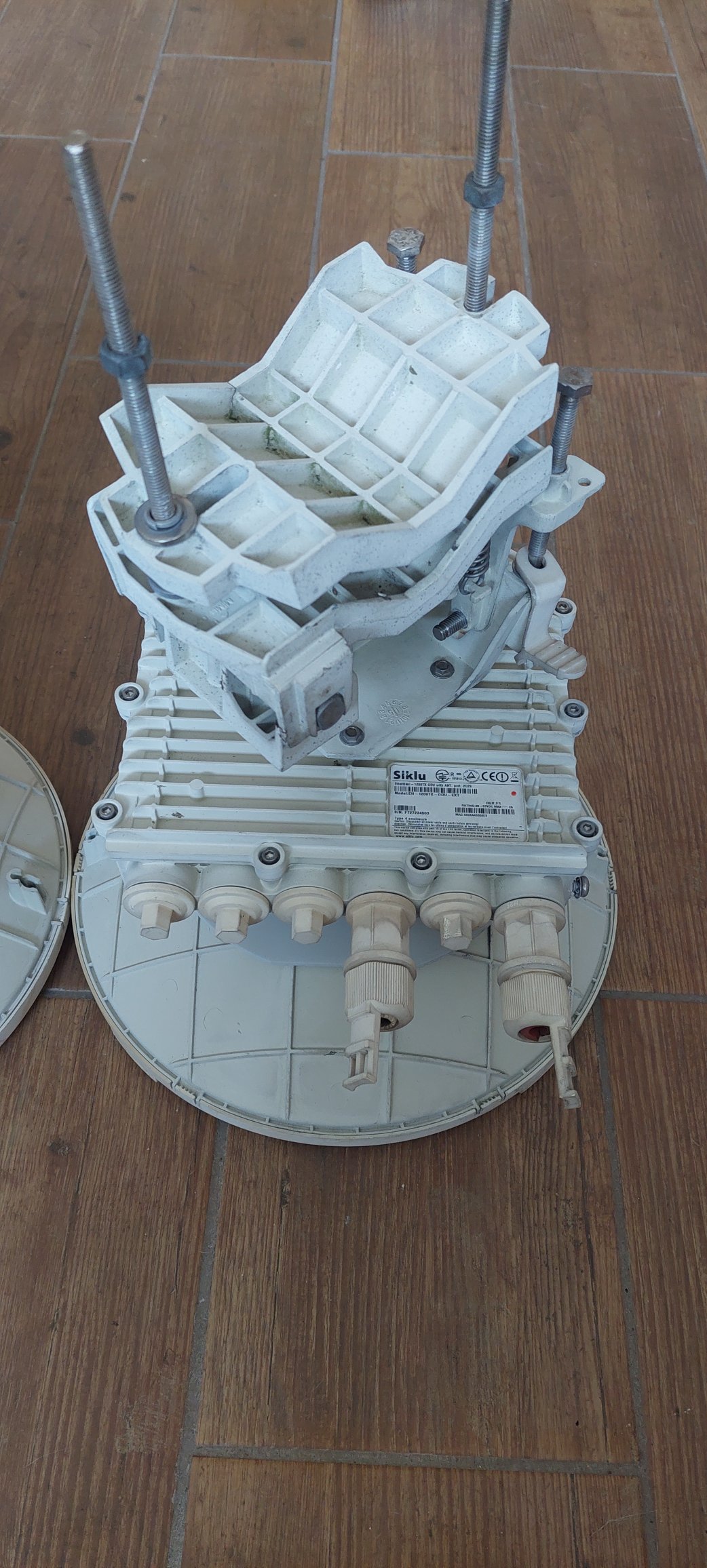

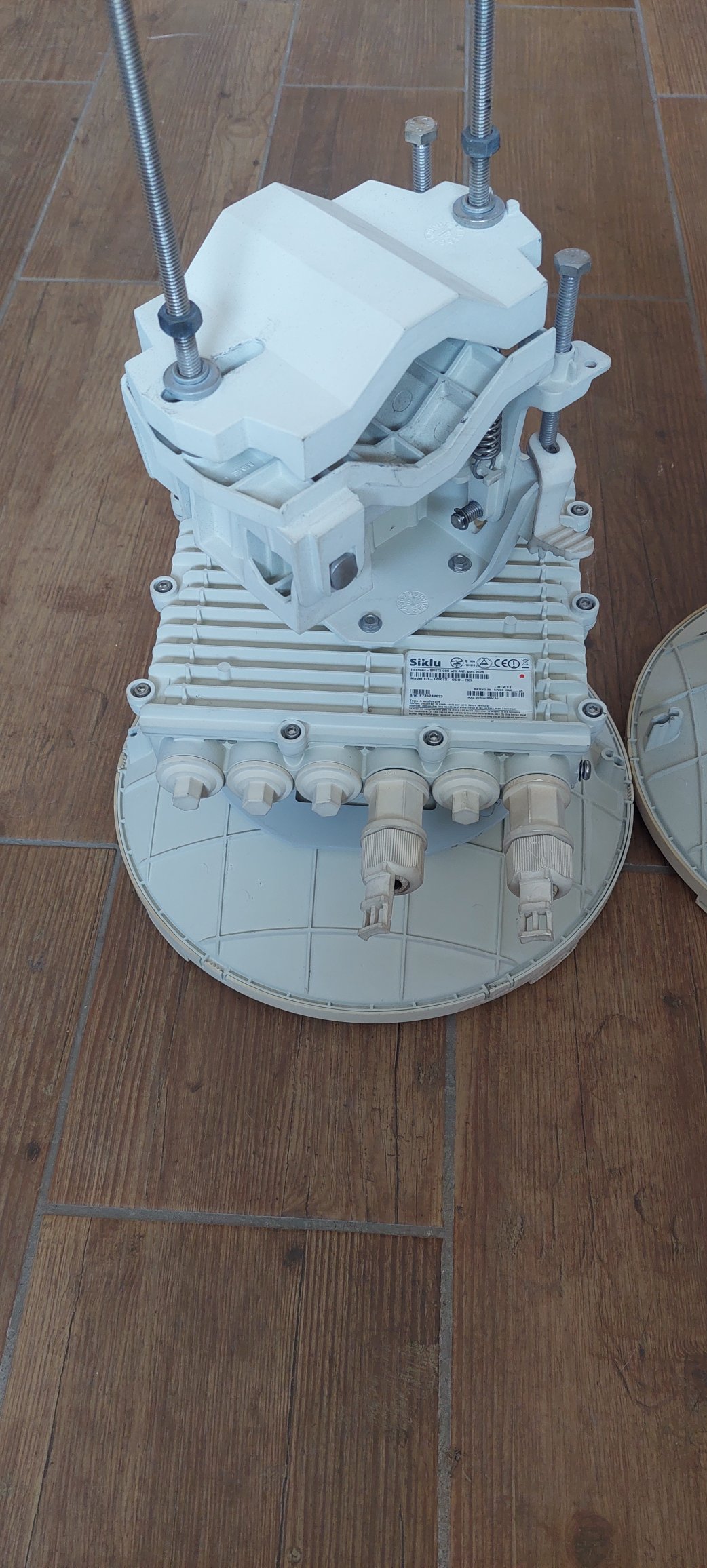

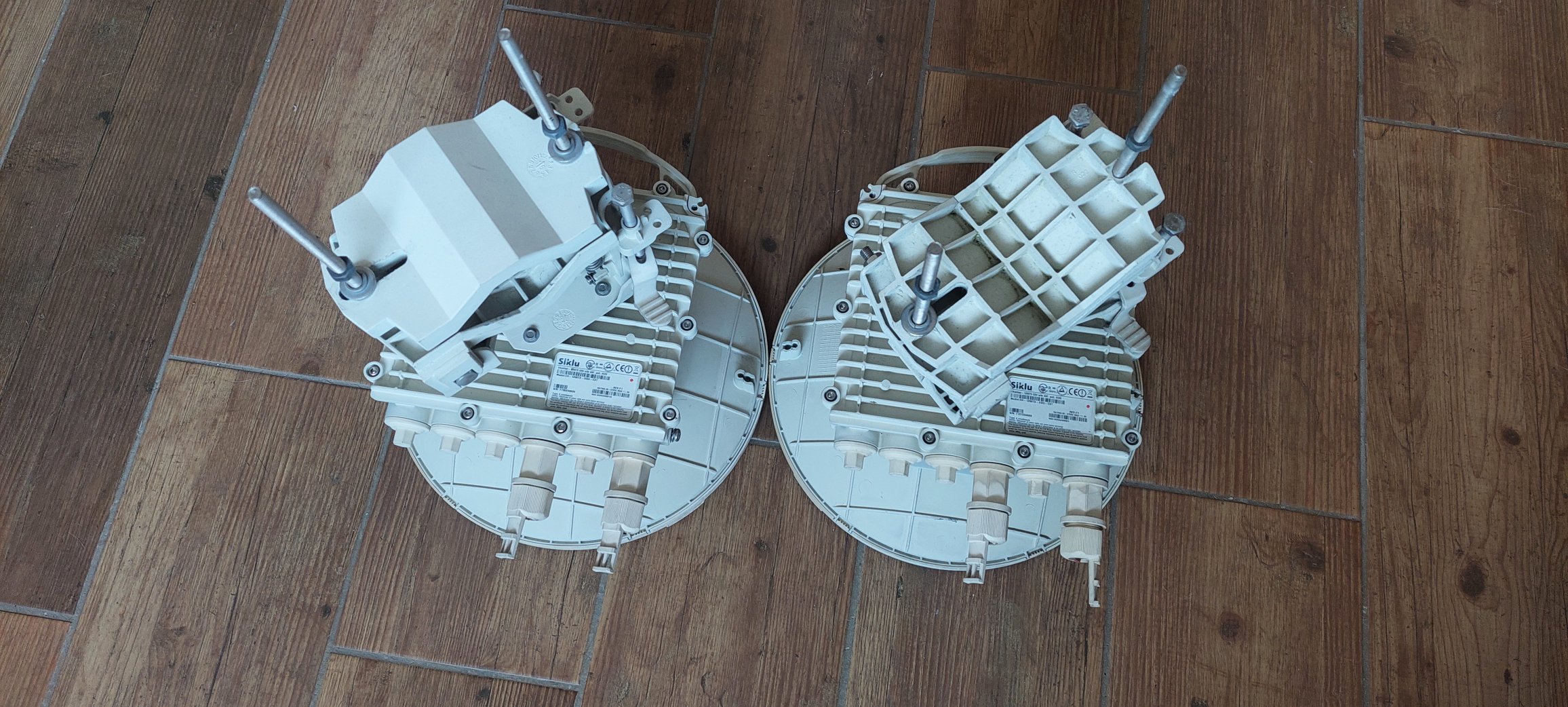

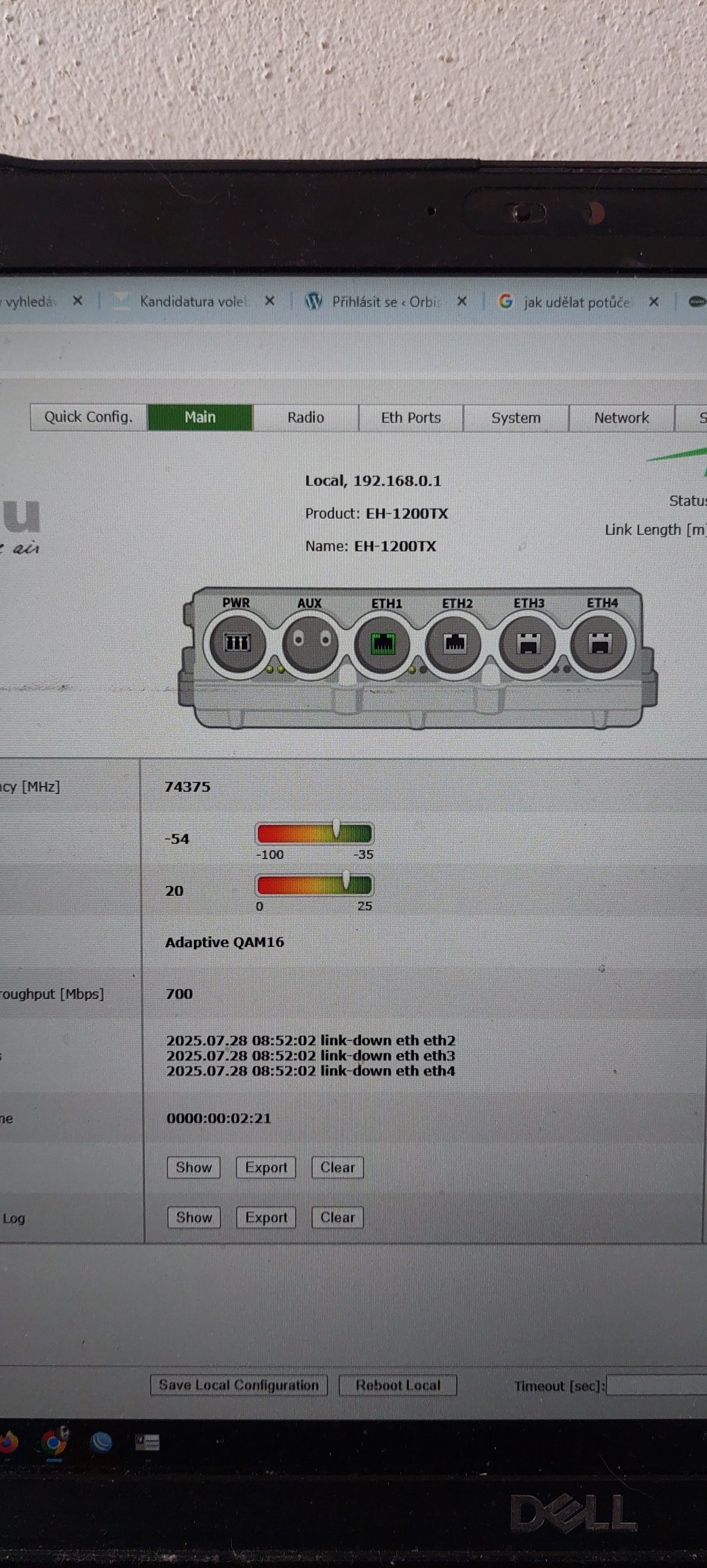

STAV: Použité funkční. (Celý spoj tedy dvě jednotky spolu spárované).
Siklu EtherHaul 1200TX je páteřní mikrovlnný bezdrátový spoj s možností navýšení celkové přenosové kapacity až na 1Gb/s Half Duplex (reálná přenosová kapacita), určený pro aplikace do ca 2,5 km (s 65 scm anténou) při dostupnosti 99,9%. Díky pokročilému internímu switchi a 4 Gigabitovým Ethernet portům – 2x metalický GB port + 2x SFP port. podporuje různé druhy topologií – bod-bod, řetězení, kruh, mesh. Kompaktní design s jedním čipem radiového transceiveru je předpokladem pro velmi nízkou spotřebu a malé rozměry ODU. Velká odolnost díky adaptivní šířce pásma, kódování a modulaci. Dostupnost až 99,999%. Napájení PoE 802.3at nebo DC, nově má jednotka implementovánu funkci PoE Out 802.3af (13W). V jednotce je předinstalována základní licence pro kapacitu 700 Mbps.
EtherHaul je rodina mikrovlnných spojů bod-bod pracující v bezlicenčních pásmech 71-76 GHz (E-band), provozovatelné v České republice podle Všeobecného oprávnění VO-R/23/09.2013-5, a 57-66 GHz (V-band), odpovídající Všeobecnému oprávnění VO-R/12/09.2010-12 respektive VO-R/10/05.2014-3. Jedná se o cenu za celý spoj i s anténou.
Základní parametry:
• Pracovní pásmo: vysílání i přijem v pásmu 71-76 GHz
• Provozní mód: TDD
• Modulace: BPSK1/BPSK2/QPSK/QAM16/QAM64
• Channel/bandwith: 500 MHz
• Maximální možná rychlost (Half Duplex) až 1000 Mbps, předisnatalovaná licence 700 Mbps, možný upgrade rychlosti na 1000 Mbps
• Nízká latence
• Metalické i SFP porty
• PoE i DC napájení
• Typický dosah při dostupnosti 99,999%: cca 1500 m (31 cm anténa), 2500 m (65 cm anténa)
Hlavní přednosti:
• Mikrovlnný spoj s vysokou přenosovou kapacitou pro páteře mobilních sítí, operátory/ISP i podniky
• Nízké provozní i pořizovací náklady
• Nízká latence
• Provoz v nelicencovaném pásmu 71-76 GHz
• Robustní a spolehlivá architektura
• Nízká spotřeba energie
• 2 Metalické GB Ethernet porty
• Napájení: Power over Ethernet (PoE) 802.3at + DC
• Malé rozměry

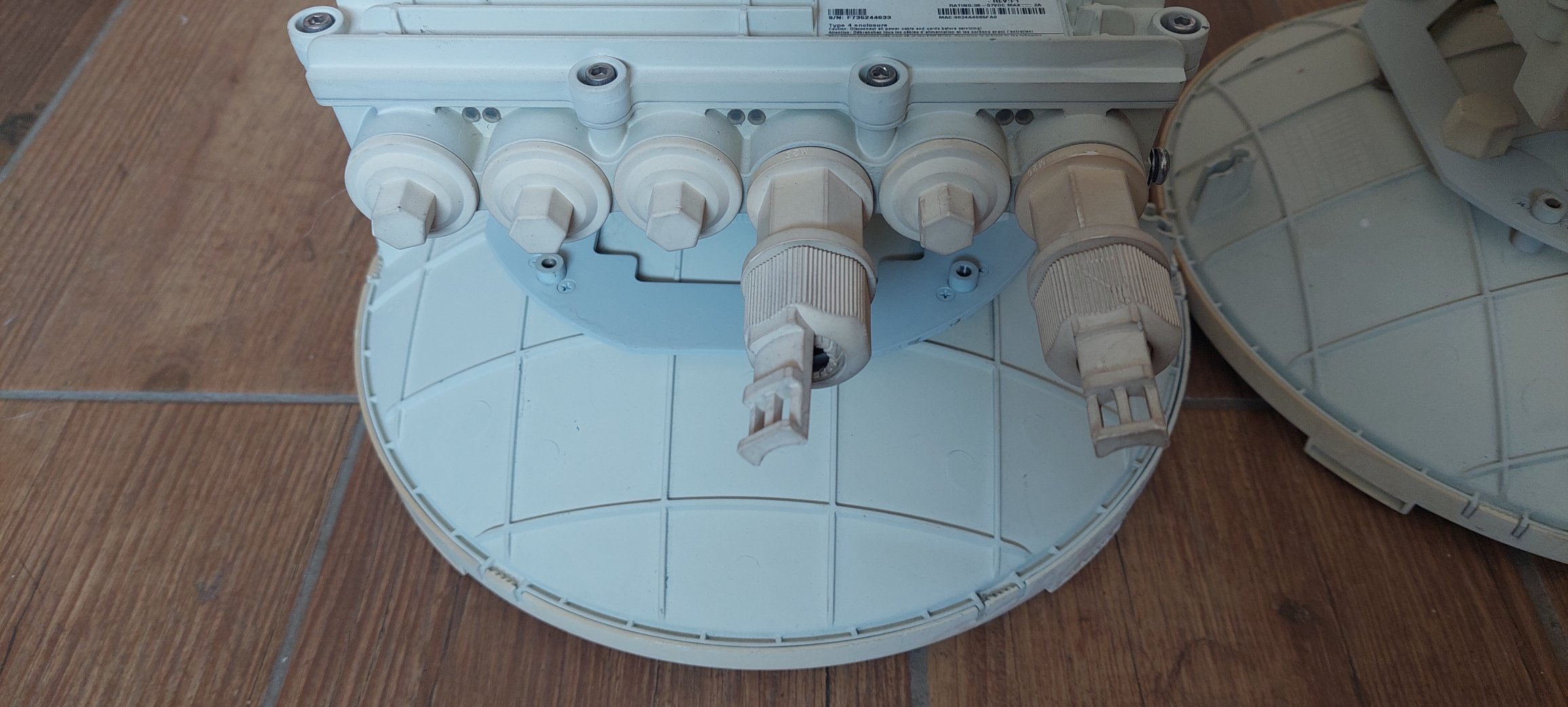

Porty:
• 2x 10/100/1000BaseT RJ-45 port, jeden s podporou napájení PoE+ 802.3at, druhý port s funkcí PoE Out 802.3af (nutno dokoupit licenci)
• 2x SFP port
Napájení:
• Power over Ethernet (PoE+) 802.3at (s power boost), metalický port ETH1
• DC power 36 – 57 V
• Spotřeba: 25 W
• funkce PoE Out 802.3af, max. 13 W na metalickém portu ETH2 (nutno dokoupit licenci)
Ethernet features:
• Transparent Bridge 802.1d
• QoS aware forwarding
• Jumbo frames
Management:

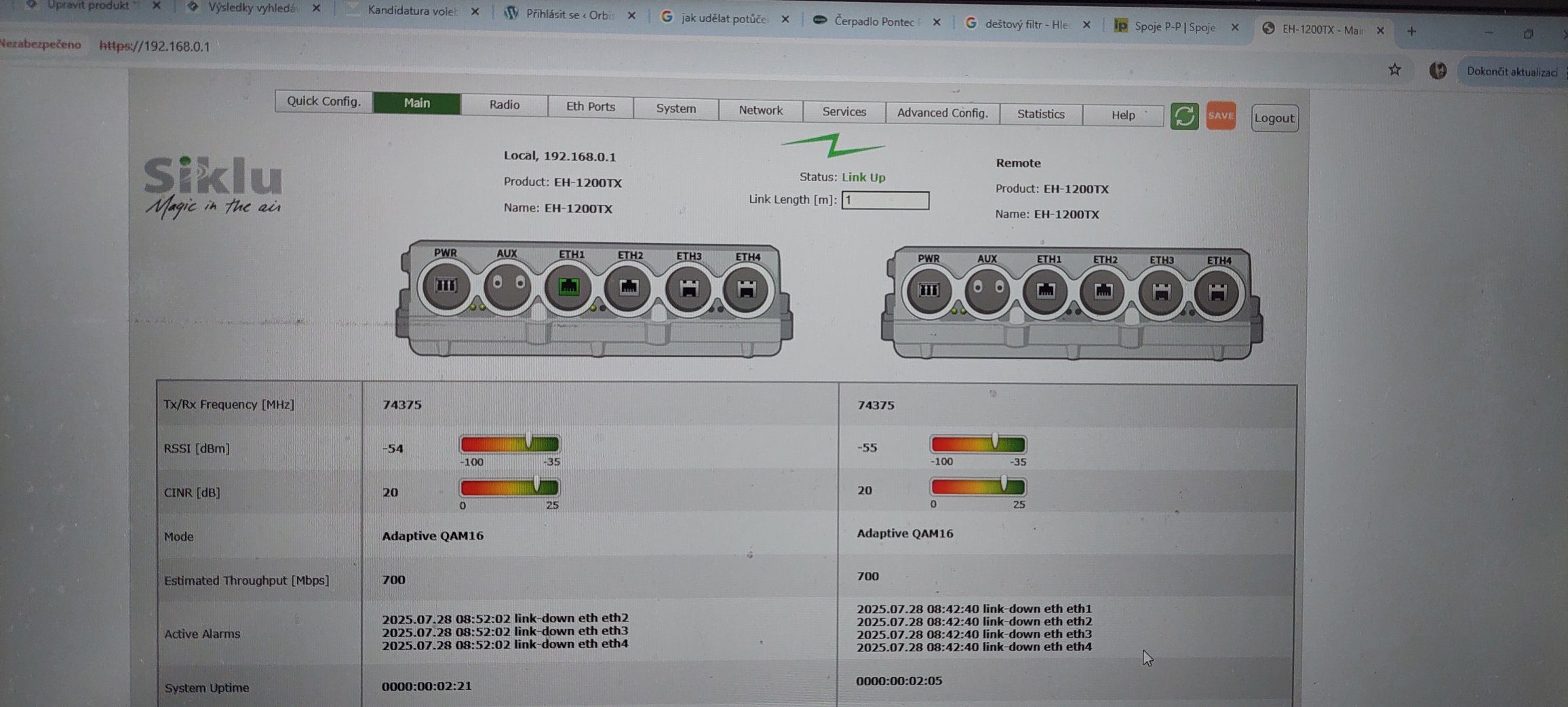

• WebGUI lokální i vzdálený
• CLI, SNMP v2/3, in-band, out-of-band
• Zero touch turn-up, TACACS+, RADIUS

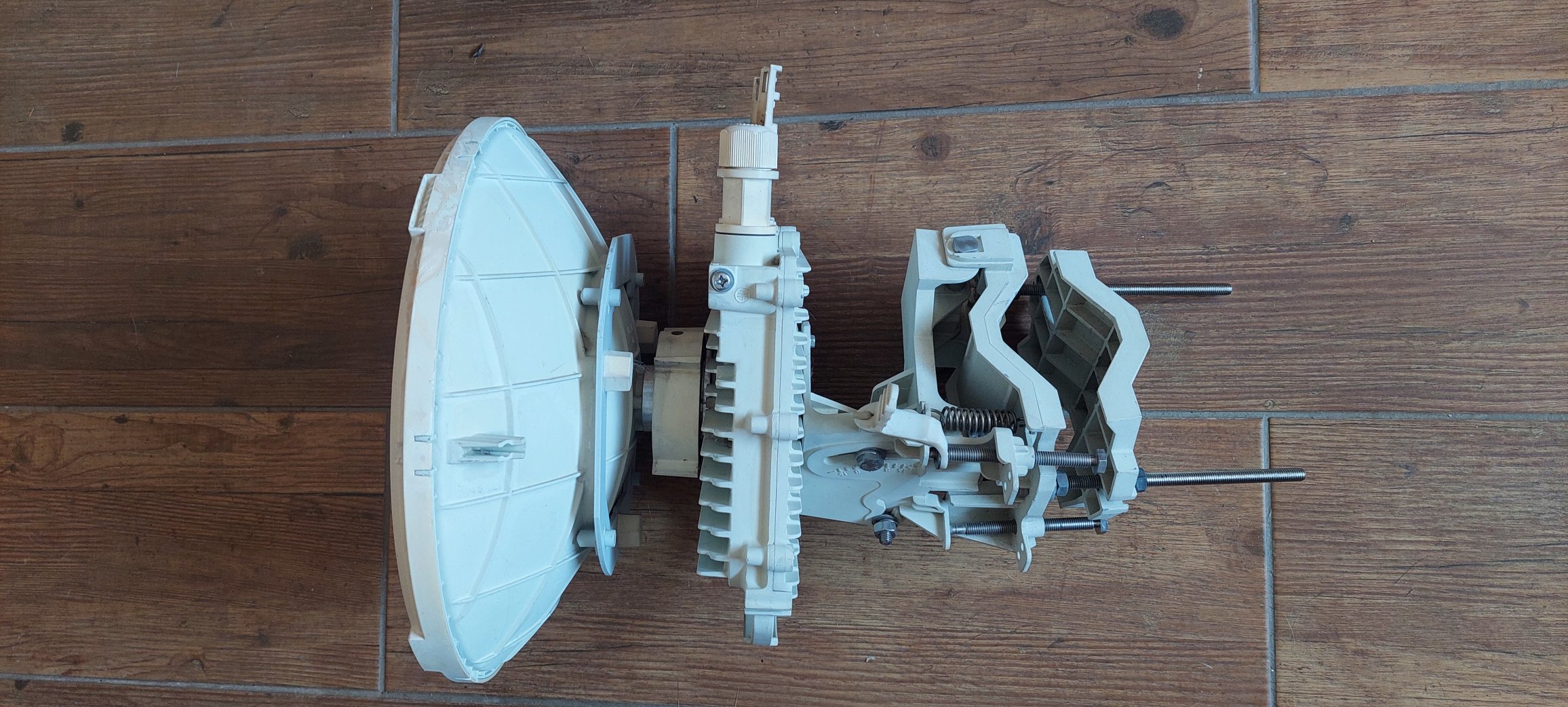

Anténa:
• Jednotka s anténou 31 cm.
• 1 ft (31 cm) anténa – parabolická s radomem, zisk 43 dBi (P/N EH-ANT-1ft)
• Radom je z výroby ošetřen hydrofobní látkou WX2100, která zabraňuje tvorbě vodního filmu
Rozměry:
• Pouze ODU jednotka: 24,5 x 22,5 x 7 cm
• ODU jednotka s 1 ft anténou: průměr 31 cm, hloubka 13 cm
• ODU jednotka s 2 ft anténou: průměr 65 cm, hloubka 37 cm
Hmotnost:
• Pouze ODU jednotka: cca 2,5 kg
• ODU jednotka s 1 ft anténou: 4 kg
• ODU jednotka s 2 ft anténou: 9,4 kg
Provozní podmínky:
• Teplota: -45° až +55°C
• Krytí: IP67
