Popis
STAV: Funkční.

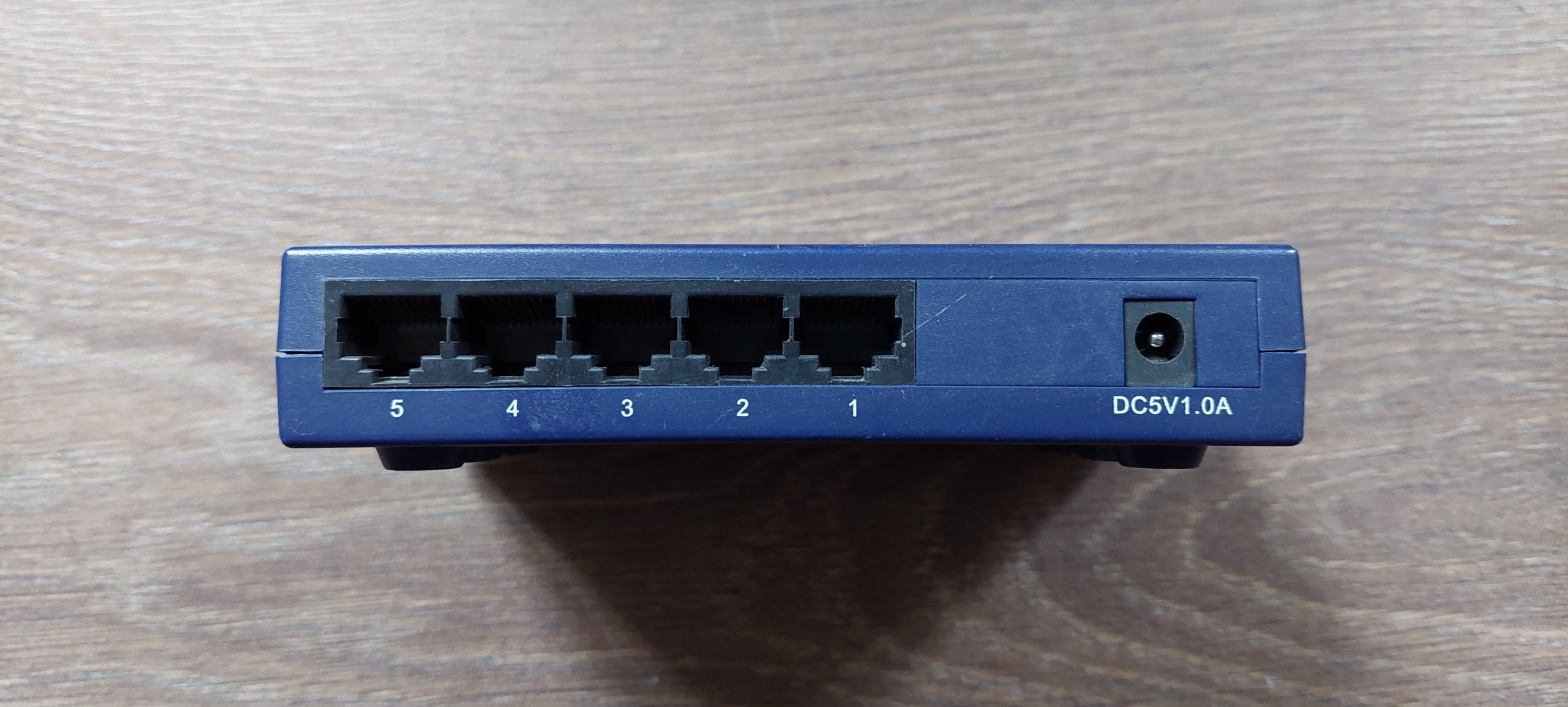

PSW-205 přináší několik zásadních změn. Jedná se především o možnost připojení více počítačů díky integrovanému 5-ti portovému přepínači. Ve standartním nastavení je funkcí PoE vybaven pouze port číslo 1, porty 2-5 jsou určeny k připojení počítačů. Nicméně možná je i konfigurace obrácená, kdy jsou PoE porty 1-4 a pouze port číslo 5 funkcí PoE nedisponuje. Toto zapojení je určeno pro případ, kdy je třeba z jednoho místa napájet více bezdrátových jednotek, které jsou zároveň propojeny v přepínači. Pro identifikaci aktuální konfigurace switche slouží horní panel, obsahující 6 LED. LED PWR identifikuje přítomnost napájecího napětí. Napájecí napětí může být v rozsahu 5-16V, nicméně pro napájení jednotek je třeba minimálně 10V.
LED pro Ethernetový port č.1-4 jsou 3-barevné. Jednotlivé barvy označují následující stavy:
- Zhasnuto – Port nemá LINK, ani aktivovanou funkci POE
- Červená – Port má aktivní funkci PoE, port nemá LINK
- Zelená – Port má LINK signál, PoE je vypnuto
- Oranžová – PoE aktivní, LINK signál přítomen
